浸漬錫高周波PCB

1.製品説明

層：2層
ボード：Ro4450B。
厚さ：0.5 mm
表面処理：浸漬金/ HASL /鉛フリーHASL /浸漬銀/錫OSPなど
最小開口：0.45mm。
アプリケーション：医療
特長：高周波基板

増加するデータトラフィックは、より高速な信号伝送の要求を常に追い求めています。エレクトロニクス業界では、PCBは毎秒数十億パルスの高速度高速道路となっています。この機能には、PCBの設計と製造に特有のノウハウが必要です。キャパシティ・エフェクトの制御には、設計と生産における高い精度が重要な要素です。

Uniwell回路は、高周波PCB（HF-PCB）の設計をサポートします。適切な基材を見つけ出し、トレースの寸法を定義し、インピーダンス効果を計算するのに役立ちます。 Uniwellは広範囲のHF-PCBベース材料を在庫しており、可能な限り短時間で高周波PCBを供給することができます。

2.ビデオプレゼンテーション

Uniwell回路は、片面＆両面PCB、多層PCBおよびPCBAアセンブリの製造に10年以上の経験を持っています。当社の先進のエンジニアリング＆生産チームとハイエンドの製造装置を使用して、Uniwellは多層PCBの各導体の各層と良好な性能を保証します。

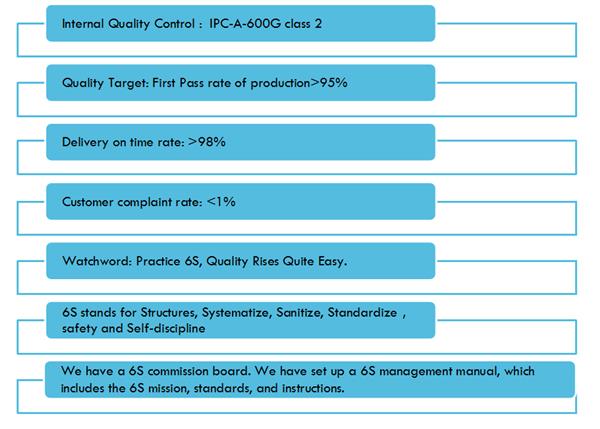

完全な品質管理システム
必要に応じて厳密な品質管理を行い、回路基板を作成します。

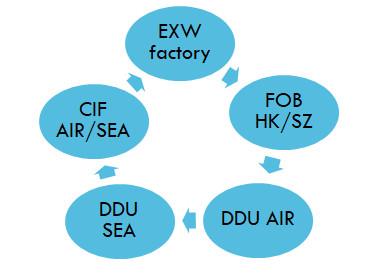

4. リードタイムと物流
リードタイム
Uniwellは、顧客の要求を満たすために、24時間で1-2層、48時間で4-6層のクイック・ターン・サービスを提供しています。

レイヤー	クイックターン	サンプルオーダー	大量注文
シングル	24時間	3working days	7working日
ダブル	24時間	4working日	7working日
4-6層	48時間	5-6working days	10working days
8-12層	120時間	7-9working days	15working days
FR-4ベース、品目リードタイムを除外
