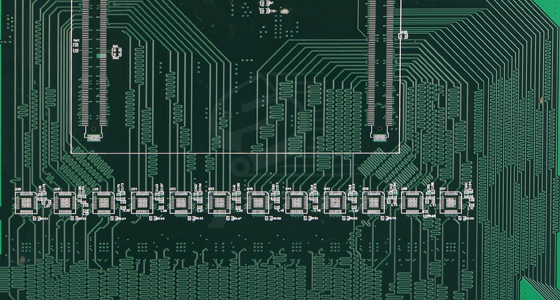

電子機器の小型化と高性能化の波の中で、{0}}精密回路基板は、電子システムのコアキャリアとして、その精度特性により機器の性能を決定する重要な要素となっています。複雑なプロセス技術、特殊な材料の適用、厳格な品質管理により、それらは現代のエレクトロニクス業界においてかけがえのない地位を占めています。
複雑かつ高度な製造プロセス
精密回路基板の製造プロセスは、電子製造分野の最先端技術の集合体と言えます。{0}穴あけ技術に関しては、高精度 CNC ボール盤が使用されており、位置決め精度は最大プラスマイナス 5 ミクロンで、直径がわずか 0.1 ミリメートルまたはそれより小さい微細穴の加工が可能です。-これらの小さな開口部は、回路基板の異なる層を接続するために使用されるだけでなく、小型コンポーネントの取り付けの可能性も提供します。たとえば、高密度相互接続回路基板では、多数の微細孔を適用することで層間信号の効率的な伝達が可能になり、回路基板の性能が向上します。
回路製造のプロセスでは、レーザーダイレクトイメージング技術が主流になっています。レーザーダイレクトイメージング技術は、従来の露光技術と比較して、レーザーを使用して感光材料上に回路パターンを直接描画する技術であり、解像度と精度が高く、微細で複雑な回路パターンを作成することができます。さらに、この技術は従来のフィルムの使用を必要としないため、中間段階でのエラーが減少し、回路製造の精度がさらに向上します。
止まり穴や埋め込み穴技術などの特殊プロセスの適用は、精密回路基板の大きな特徴です。ブラインドホールは回路基板の片面から内部の特定の層にのみ通じていますが、埋め込みホールは回路基板の内部に完全に隠されており、異なる内部層を接続します。これらのプロセスにより、回路基板全体を貫通するスルーホールによって引き起こされるスペースの無駄や信号干渉の問題が回避され、回路基板の厚みを増やさずに高密度配線とより複雑な回路接続が実現され、回路基板の性能と集積度が大幅に向上します。
高性能素材の正確な選択-
材料の選択は、精密回路基板の精度特性に決定的な役割を果たします。基板材料に関して言えば、一般的な回路基板に一般的に使用されている FR-4 材料では、精密回路基板の性能要件を満たすことができなくなりました。そのほとんどは、ポリテトラフルオロエチレンやシアン酸エステル樹脂などの高性能素材を使用しています。-これらの材料は誘電率と誘電正接が非常に低いため、伝送中の信号の損失と歪みを効果的に低減でき、高周波および高速信号伝送の要件を満たします。-たとえば、レーダーや衛星通信などの高周波機器では、ポリテトラフルオロエチレン基板を使用した精密回路基板により、高周波領域での安定した信号伝送が保証されます。{9}}
回路基板の導体回路の主な材料である銅箔にも、精密回路基板における厳しい要件があります。通常は、表面が平滑で信号伝送時のインピーダンス変動や信号損失を低減できる薄型銅箔や裏面処理銅箔が使用されます。また、微細回路の製造にも有益であり、回路の精度と信頼性が保証されます。
厳格かつ細やかな品質検査
精密基板の品質を確保するためには、生産から完成品に至るまで複数の厳しい品質検査工程が必要です。生産プロセスでは、自動光学検査装置を使用して各回路基板をリアルタイムで検出します。-この装置は高速カメラで回路基板の画像をキャプチャし、事前に設定された標準画像と比較します。-最大マイクロメートルレベルの検出精度で、短絡、断線、ノッチ、バリなどの欠陥を迅速かつ正確に検出できます。
開口部や銅層の厚さなどの重要なパラメータについては、X 線厚さ計、アニメ画像測定器、その他の専門機器を使用して正確に測定します。 X 線厚さ計は回路基板を貫通し、内部銅層の厚さを正確に測定し、設計要件を満たしていることを確認できます。アニメ画像測定器は、回路基板の全体寸法、開口サイズ、線間隔などを高精度に測定でき、誤差は±2ミクロン以内です。
完成品段階では、高温・低温サイクル試験、湿熱試験、振動試験などの一連の信頼性試験も実施されます。さまざまな過酷な環境下での回路基板の動作状態をシミュレートすることで、性能の安定性と信頼性がテストされます。すべてのテストに合格した回路基板のみが認定製品として判断され、あらゆる精密回路基板が実用上安定して動作することが保証されます。
