電子情報産業は活況を呈しており、電子製品の「中枢」として回路基板の生産・製造は重要な役割を果たしています。プリント基板メーカー精緻な職人技と先進の技術で、さまざまなエレクトロニクス製品の中核を支えます。
1、プリント基板の製造
基板の製造は技術的な内容を伴うシステムエンジニアリングです。生産開始時には原材料の厳格な選別が回路基板の基本品質を決定し、絶縁基板の材質や銅箔の厚さの選択も慎重に検討する必要があります。絶縁基板の切断と CNC 穴あけは、その後のプロセスの基礎を築きます。銅の蒸着、フィルムのプレス、露光、現像のステップにより、設計パターンが回路基板の表面に徐々に転写されます。銅と錫の電気メッキにより性能が向上し、正確な回路パターンがエッチングされます。ソルダーマスクや文字印刷により基板の機能性を高め、表面処理やモールド加工により最終的な形状を実現します。プロセス全体にわたって実行される複数の検査プロセスにより、各回路基板が厳格な基準を満たしていることが保証されます。
2、先進装備

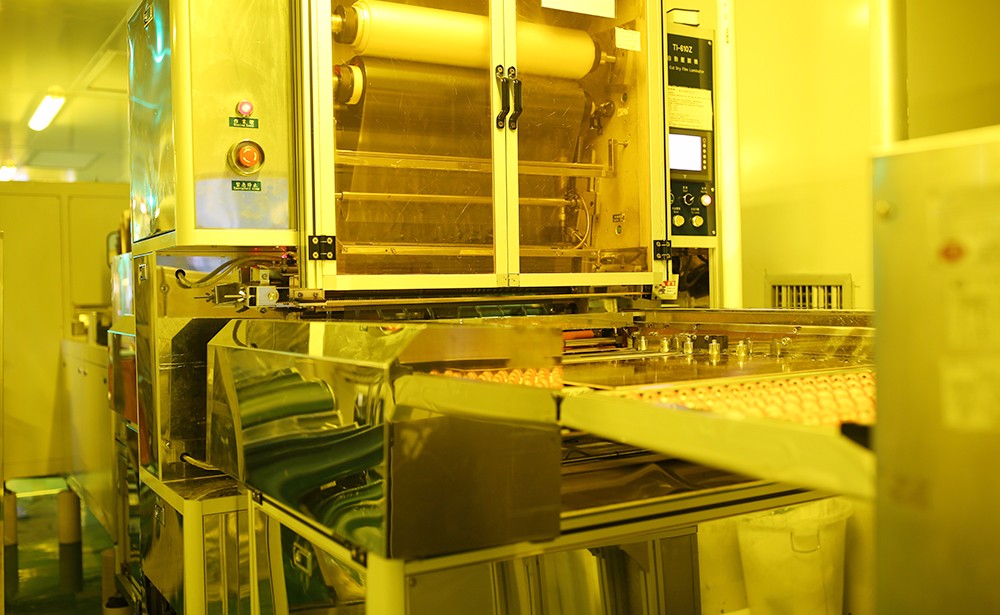

回路基板の製造は、高度な機器のサポートから切り離すことはできません。 CNC ボール盤とレーザーボール盤は高精度の穴あけを実現します。-エッチング生産ライン、電気めっき生産ラインなどで完全な回路形成と性能向上を実現します。真空ラミネート機は多層基板の製造品質を保証します。-光学式検出装置、フライングニードルテスターなどの機器を使用した厳格な品質検査防御ラインを確立します。印刷装置と切断装置はそれぞれ表面処理と形状加工を完了します。これらのデバイスの協調動作は、高品質の回路基板を製造するための重要な保証となります。-
3、多様な用途
回路基板の応用分野は非常に広いです。産業用制御の分野では、システムの安定した動作が保証されます。電力およびエネルギー業界では、電力の効率的な送電を支援します。医療機器では、診断と治療の精度に関係します。自動車エレクトロニクス、セキュリティ監視、コンピュータ、家庭用電化製品などの分野では、回路基板の性能とサイズに対するさまざまな要求があります。さらに、国防や航空宇宙などのハイテク分野では、回路基板の信頼性と高性能に対するほぼ厳しい要件があり、回路基板製造技術の継続的な革新を推進しています。
