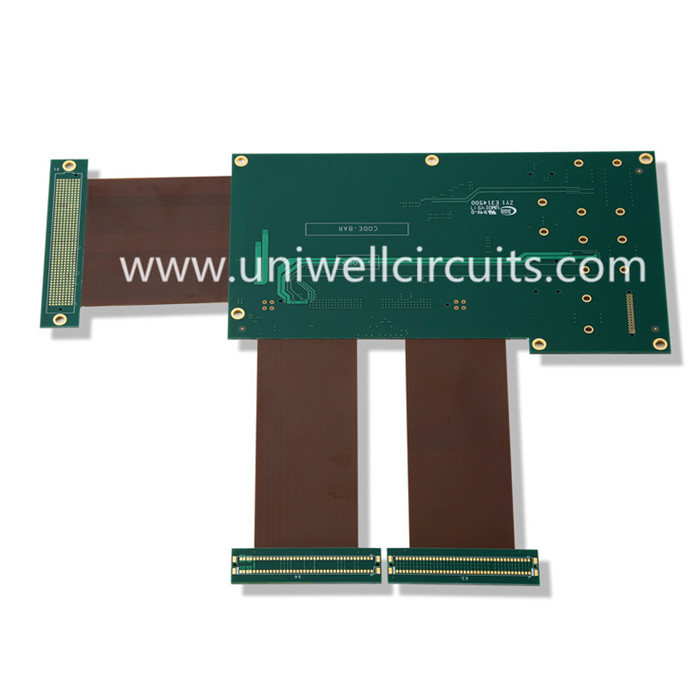

医療機器フレックスリジッド基板
1.製品説明
基本パラメータ：材料構造：両面接着剤+低損失黄色カバーフィルム+（ライン銅+糊+高周波誘電体ポリイミドベース材料+糊+ライン銅）+低損失黄色カバーフィルム。
抵抗：曲げとねじれが自由です。
男性：+ / - 0.03 mm
厚さ：0.15 mm
補強：正と負の0.15mm鋼板補強。
製造プロセス：はんだコーティング、プラグメッキ、被覆層、フィルムコーティング型、抵抗溶接型シールド。
表面処理：浸漬金（1〜2U "）。
最小ライン幅/ライン間隔：0.06mm / 0.09mm。
アプリケーション：医療
Uniwell CircuitsのようなリジッドフレックスPCBサプライヤは、機器を安全に保つためにレイアウトや曲げのガイダンスを提供します。 デザインに必要な厚みやその他の要件を理解するのに役立つ簡単な概要を紹介しました。
2.フレキシブル回路仕様
レイヤー：20（12レイヤーを含む）
内層のラインの幅/ミル（mil）：3/3、3.5 / 3.5
アスペクト比：20：1（PTH）; 1：1（ブラインドビア）
Min。 穴あけ穴の直径（ミル）：6（機械的）。 4（レーザー）
掘削から指揮者までの距離（ミル）：6
インピーダンス制御の許容差（+/-）：10％
3.品質システム
● ISO 9001：2008認定品質システム
● UL E314500
● Ts16949：2009
4.Material
特定のリジッドフレックスプリント回路基板は、カスタム設計と製造になります。 しかし、何を考慮すべきか考え始めるために、あなたのプロジェクトに使うことができる小さな材料のほんの一部を共有したいと思っていました。 この柔軟性と機能により、当社は中国が提供しているリーディング・リジッド・フレックスPCBサプライヤの1つになっています。
適切な材料は、リジッドフレックスプリント回路基板または任意のプリント回路基板に関して重要である。 不良品のPCBは、重大な時期に破損したり、破損したり、火災に遭ったり、危険な火花を引き起こしたり、作業を損なう可能性があります。 Uniwellは、信号伝送、熱伝導率、安全性に関して最良の結果を得るために、各リジッドフレックスPCBに最高の材料のみを使用しています。
主任教材
●標準FR-4材料
●鉛フリー対応のFR-4材
●高速デジタル資料
● RFおよびマイクロ波対応の材料
●熱伝導率の高い金属コア（アルミニウム）材料
●ポリイミド
●カバーレイ、カバーコート、フレキシブルソルダーマスク
●デュポン、パナソニック、シェンギカスタム、ブランド素材
5.製品アプリケーション
Uniwell Circuitsの製品は、通信、ネットワーク、デジタル製品、産業制御、医療、航空宇宙＆防衛および軍事分野などに広く適用されています。
