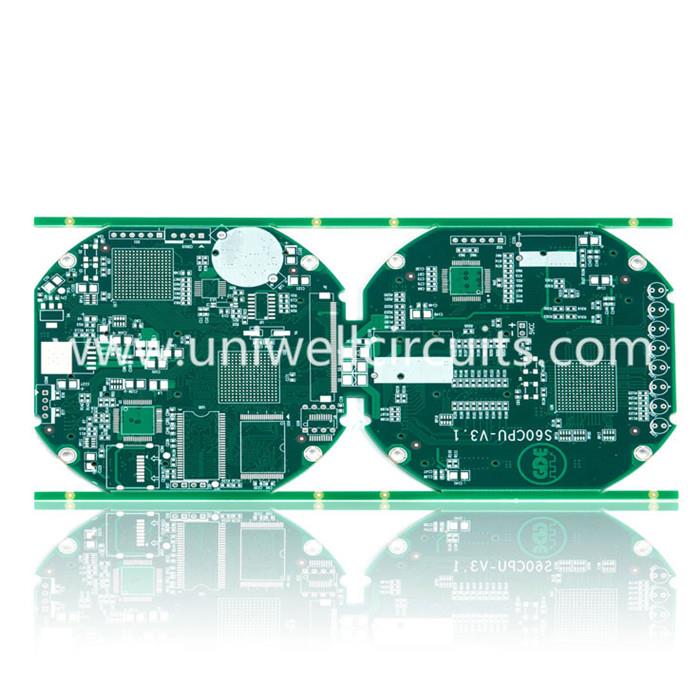

ハロゲンフリーLF HASL回路基板

1.製品の説明

従来の仕様
レイヤー：6
基板厚：1.6 mm
表面処理：LF HASL。
材質：FR4。
最小ライン幅/ライン距離：5 / 10mil。
最小穴：0.3mm

2.会社情報

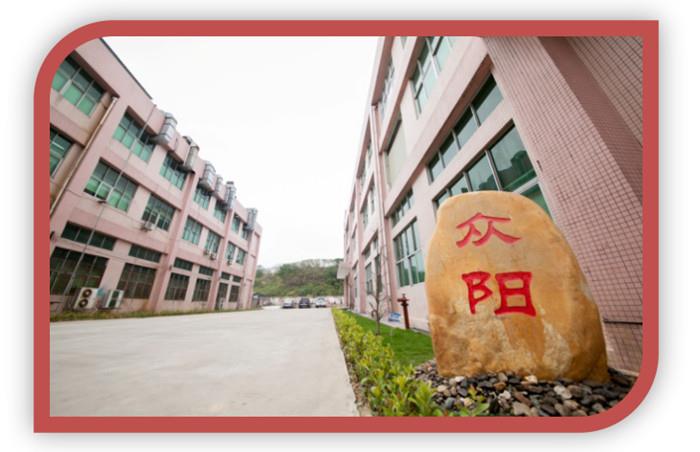

Uniwellサーキットは2007年に発見されました。これは、様々なPCB、1〜40層の硬質PCB、高周波PCB、アルミニウムPCB、フレックスPCB、リジッドフレックスPCBなどに特化しています。工場は15000平方メートル月に約30万平方メートル。 我々は、品質管理を制御するISO9001の品質管理システムに基づいています。 ISO14001環境マネジメントシステムの認証を取得し、OHSAS18001職場安全衛生マネジメントシステムはすべての製品にUL認証を通過させ、ISO / TS16949とQC080000の全社が品質、生産、マーケティング、人事などを支援します。

私たちは、人を中心とし、イノベーションと継続的な改善の精神に沿った考え方を信じています。 市場を弊社の指針とし、品質、効率、保証を保証することにより、世界最高水準の製品とサービスを提供し、顧客満足度を継続的に向上させています。 さらに、Uniwell Circuitsは、エレクトロニクス業界の継続的な発展に貢献し、お客様をサポートすることで最大の強みを発揮することを期待しています。

工場の能力の3.Detail：

4.表面処理に関する知識
初めてPCBを生産する場合は、基板材料、耐火性、ソルダーマスク、剥離マスク、オーバーレイインク、基板厚さ、銅の厚さ、スルーホールメッキなど、すべての製造オプションについて決定することは非常に困難です。 、パネル化などが含まれます。 最も重要な決定の1つは、間違いなく表面仕上げの選択です。
残念ながら、PCBの表面仕上げには最高のものはなく、すべての仕上げには良い点と悪い点があります。したがって、「仕上げXを使用する」とは言えません。 サーフェスフィニッシュを選択することは、意図した用途に最も適したトレードオフに基づいて決定することです。

ENIG
これまでに製造されたFreetronics PCBはすべて、「ENIG」と呼ばれる表面仕上げを使用しています。これは「無電解ニッケル浸漬金」の略です。 それは上部に金の薄い層を持つニッケルの下層から成っています。 金の層は非常に薄く、トラックの主要な構造を提供するためのものではなく、はんだ付けする前に変色を防止するニッケルの保護コーティングとしてだけ機能します。 金は耐腐食性に非常に優れているため、ENIGは裸の指で変色することなく触れることができ、保存期間が非常に長く、パッド/トラックは非常に平らで角が尖っています。 - 表面実装部品のピッチ。
しかし、ENIGの1つの悪い点は、表面がまだあらかじめスズメッキされていないため、またはんだの既存の層がないために鉄を溶かして最初の接触面積（したがって、熱伝達率が増加する）、接合部を熱くするには余分な秒がかかることがあります。 あなたは本当にあなたの鉄が十分な熱がトラックとコンポーネントのリードに転送されることを確認するために、関節との良好な接触があることを確認する必要があります。

HASL
PCB上で最もよく見られる表面仕上げは、「HASL」または「ホットエアーはんだレベリング」と呼ばれます。 HASLボードは溶融はんだに浸漬され、ホットエアーナイフを使用して余分なものが除去され、可能な限り薄いはんだ層が残されます。 はんだそのものは、下地のトラックを腐食から保護しながら、部品全体をはんだ付けするのが非常に簡単ですが、パッド全体が予め錫メッキされています。 一般的に、入手可能な最も安価な仕上げ品であり、汎用ボードに最適です。 HASLの欠点は、ホットエアーナイフが可能な限り過剰に洗浄された後でさえも、はんだのメニスカスがパッドのエッジをわずかに丸くすることである。 そのため、表面実装部品はENIGボードと同じくらい平らではありません。
Uniwellのようなボードでは、HASLの表面仕上げを選択するのが当然の選択です。 しかし、キャッチがあります。 私たちは、できるだけRoHSに準拠するよう努めています。これは、製品に有害物質を使用しないことを意味します。 つまり、通常のHASLを使用することはできません。つまり、鉛フリーのHASLを使用する必要があります。 鉛フリーはんだは通常のはんだより融点が高いため、鉛フリーのはんだ付け設備を持たないお客様には鉛フリーのHASLを使用すると迷惑になります。 私たちはおそらく、鉛フリーはんだを十分に高温にすることが困難な通常のはんだとはんだごてを使用している顧客からの多くの苦情に終わるでしょう。

浸漬銀
もう一つの可能なPCB仕上げは "浸漬銀"であり、それは驚くほど良い仕上がりを提供するが、ひどい貯蔵寿命を有する。 製造直後の機械組立用基板では、銀が最適です。 問題は、それが素早く変色し、接触によって悪影響を受けることです。長い貯蔵と手の組み立てのために愛好家に配布しようとしているボードには、いいことではありません。 イマージョンシルバーPCBを手にして数ヶ月間棚に置いて使用すると、サーフェスがひどく汚れていて、はんだを得ることができなかったでしょう。それに固執。

「ベスト」フィニッシュ？
最終的には、長い保管寿命、耐変色性、RoHS準拠、および他の表面仕上げと比較したはんだ付けの容易さの利点により、ENIGをPCBの標準仕上げとして解決しました。 それはHASLよりも高価ですが、全体的に結果は価値があります。
