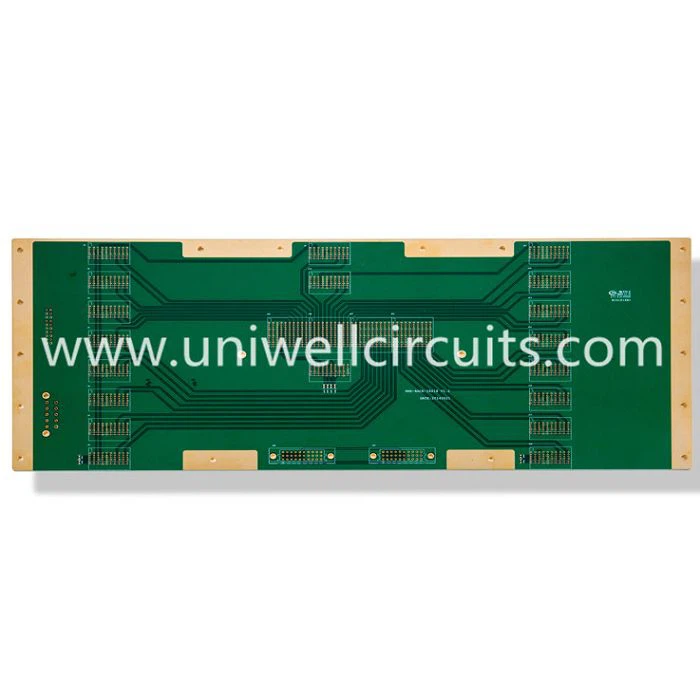

ゴールドメッキPCB回路基板のプロセスは、主に回路板の導電率、はんだ、酸化抵抗を改善するために使用される一般的な表面処理方法です。以下は、回路基板に対する金メッキプロセスの特定の効果です。
導電率と溶接性を向上させます
金メッキプロセスは、回路基板の導電性領域に導電性および耐久性のある金属コーティングの層を形成することができます。これは、ゴールドワイヤメッキの需要を満たすのに役立ちます。さらに、ゴールドメッキは電子コンポーネントに安定した接続ポイントを提供することができ、特に高い信頼性を必要とするアプリケーションでは、回路基板により良い酸化抵抗と電気接触性能が得られます。
耐摩耗性を高め、接触抵抗を減らします
電子デバイス内のさまざまなモジュールの相互接続には、多くの場合、スプリングコンタクトと印刷回路板を備えた印刷回路基板ソケットを使用する必要があります。これらの接触は、耐摩耗性が高く、接触抵抗が低い必要があります。これには、希少金属の層を上にメッキする必要があり、金は最も一般的に使用される金属です。
ストレスを制御し、結合処理を促進します
沈む金プレートのストレスは制御が容易であり、これはバインドされた製品の処理をより助長します。これは、浸漬金が金のメッキよりも柔らかいためです浸漬ゴールドプレートは金の指を作るのに耐摩耗性がありませんが、結合処理に適しています。
ストレージ寿命を延長します
金メッキボードの寿命は、鉛錫合金の寿命よりも何度も長いため、試験生産段階では、特にボードが使用する前に数週間または数ヶ月待つ必要がある場合は、金メッキボードがより人気があります。これは主に、金メッキのプレートが貯蔵中の外部温度と湿度の変化の影響を受け、通常は約1年間保管できるためです。
信号伝送を改善します
沈む金色のプレートには、はんだパッドにニッケルゴールドのみがあり、接着効果の信号伝達は銅層の影響を受けません。これは、高周波信号伝送アプリケーションでは、浸漬ゴールドプレートが信号の完全性をよりよく維持できることを意味します。
