オーディオ機器の核となる部品としてのデザインと性能。オーディオ回路基板オーディオシステムの音質パフォーマンス、機能実装、全体的な安定性において決定的な役割を果たします。オーディオ回路基板の種類が異なれば、さまざまな面で大きな違いがあり、オーディオ製品の品質や市場での位置づけに直接影響します。以下では、オーディオ基板の違いを多面的に掘り下げていきます。
層と構造の違い
単層回路基板
この構造は最も単純で、導電層が 1 つだけ含まれており、その上ですべての回路接続が完了します。このタイプの回路基板は低コストで比較的単純な製造プロセスを備えており、コストに非常に敏感な初期のシンプルなオーディオ機器やローエンドのオーディオ製品でよく使用されます。-しかし、配線スペースが 1 層のみに限られているため、配線の複雑さや実装できるコンポーネントの数が大幅に制限され、複雑な機能や高い回路レイアウト要件を備えたサウンド設計にはあまり適していません。
二層回路基板
2 つの導電層を備えており、2 つの層間の電気接続は金属化ビアによって実現されます。単層回路基板と比較して、二層回路基板では配線スペースが大幅に改善され、より複雑な回路設計が可能になり、より多くのコンポーネントを収容できるようになります。-これにより、オーディオ機器に簡単な音響効果調整回路を追加するなど、より多くの機能を統合できるようになります。家庭用スピーカーやコンピュータ スピーカーなど、一部の中低価格帯の製品では、コストと機能のバランスを考慮して、二層回路基板が広く使用されています。-

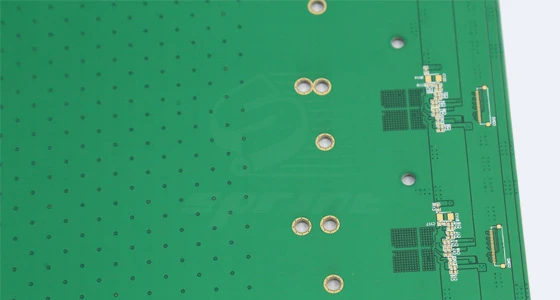

多層回路基板
一般に、それは 4 つ以上の導電層で構成され、ビアまたはブラインド埋め込みホールを介して相互に接続されます。多層回路基板は、回路基板の実装密度と配線の柔軟性を大幅に向上させます。ハイエンドのオーディオ機器では、複雑なオーディオ信号処理、マルチチャンネル出力、強力な電源管理機能を処理する必要があるため、多層回路基板が好まれます。{{3}たとえば、プロのレコーディング スタジオのモニタリング スピーカーには、6 層、8 層、またはそれ以上の層で設計された回路基板が搭載されている場合があります。各層は信号層、電源層、グランド層などのさまざまな機能を担当し、信号干渉を効果的に低減し、オーディオ信号伝送の安定性と精度を向上させ、高品質のサウンド出力を確保します。-
基板材質の違い
普通のグラスファイバーボード
これはオーディオ回路基板で最も広く使用されている基板です。 FR-4はガラス繊維クロスをエポキシ樹脂に浸漬しホットプレスしたもので、電気絶縁性、機械的特性、寸法安定性に優れています。ほとんどの従来のオーディオ機器の動作温度範囲に適応でき、価格も比較的手頃です。エントリーレベルからミッドエンド、ハイエンドまで、さまざまなオーディオ製品に広く使用されています。一般的な家庭用 Bluetooth スピーカーとプロ用ステージ スピーカーの一部の回路モジュールでは、FR-4 材料の回路基板が使用されている場合があります。
金属ベースの回路基板
金属基板は、基板としてアルミニウムや銅などの金属材料を使用しており、放熱性に優れています。オーディオ機器、特にパワーアンプなどの部品は動作中に大量の熱を発生します。放熱が適時に行われないと、電子部品の性能や寿命に影響を及ぼし、音質に影響を与えます。金属ベースの回路基板は熱を素早く放散することができ、基板上のコンポーネントが適切な温度で動作することを保証します。したがって、高出力プロ用アンプ、カーオーディオ システム、および高い放熱が必要なその他のオーディオ機器では、金属ベースの回路基板が広く使用されています。これにより、機器の安定性と信頼性が向上し、長期の高負荷動作下でも音質性能が確保されます。-
高周波基板
Bluetooth や Wi Fi などの高周波ワイヤレス信号を処理し、高周波オーディオ信号を正確に処理する必要がある一部のハイエンド ワイヤレス オーディオ機器など、オーディオ システムに高周波信号処理が含まれる場合、-高周波ボードが必要です。-高周波基板は、低誘電率と低誘電損失の特性を備えており、伝送中の信号の減衰と歪みを効果的に低減し、高周波信号の完全性と精度を保証します。-一般的な高周波ボードには、ポリテトラフルオロエチレンとその混合材料が含まれています。-コストは高くなりますが、究極の音質とワイヤレス伝送性能を追求するハイエンド オーディオ製品には欠かせないものです。{10}
