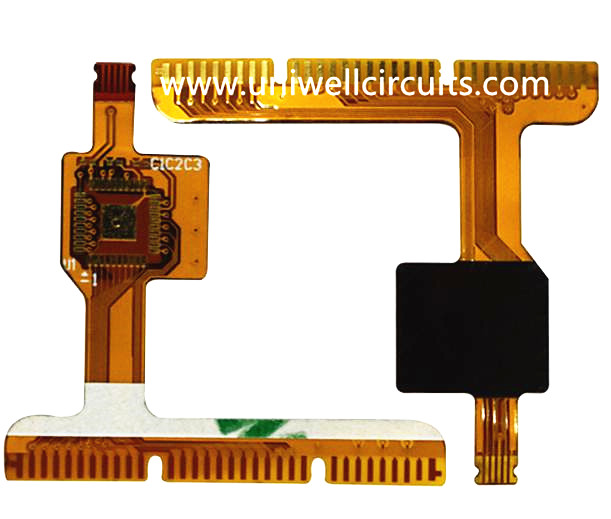

センサ制御1層フレキシブル回路基板
1.製品説明
仕様
名称：センサ制御1層フレキシブル回路基板
レイヤー：1
厚さ：0.12 mm
材料：両面接着剤を含まない電解質材料。
銅の厚さ：1/2オズ
表面処理：1マイクロインチ浸漬。
最小ライン幅/ライン間隔：0.15mm / 0.075mm。
FR4補強厚さ：0.3mm。
アプリケーション：センサーコントロール
最高のフレックスPCBメーカとの強力なネットワークのため、Uniwell Circuitsは、シンプルな片面フレックスボードから複雑な多層フレックスまで、商用アプリケーションから高信頼性の軍事用PCBまで、さまざまな技術を備えたフレックスプリント回路基板を顧客に提供することができます。 技術に応じて、フレックスPCBを24時間以内に高速に変えることができます。 量産のフレックスまたはフレキシブルPCBのプロトタイプをお探しの場合、Uniwellのエキスパートはプロセスのあらゆるステップを最善の価値で支援することができます。

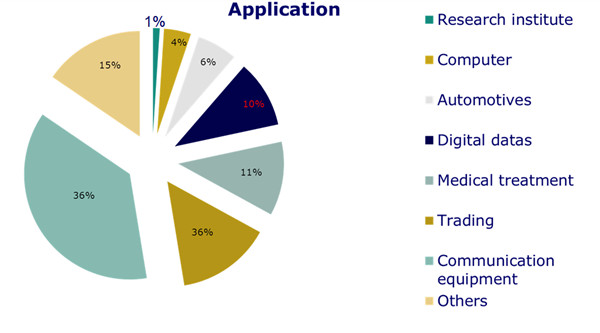

2.FPCBアプリケーション
FPCBは広く通信、ネットワーク、デジタル製品、産業制御、医療、航空宇宙＆防衛＆軍事分野などに広く使われています。
3.我々の能力
フレキシブルなPCB製造オーダを24時間以内に短縮できます。
レイヤー：20（12レイヤーを含む）
内層のラインの幅/ミル（mil）：3/3、3.5 / 3.5
アスペクト比：20：1（PTH）; 1：1（ブラインドビア）
Min。 穴あけ穴の直径（ミル）：6（機械的）。 4（レーザー）
掘削から指揮者までの距離（ミル）：6
インピーダンス制御の許容差（+/-）：10％
4.少しの知識---フレキシブルPCBの利点
フレキシブルPCBの利点
フレキシブル回路の主な利点は、従来のケーブル配線およびリジッド基板と比較して、以下の利点があります。 Flex PCBの利点の完全なリストをお読みください。
Flexボードの メリットは次のとおりです。
●配線エラーの低減
●メカニカルコネクタの排除
●比類なきデザインの柔軟性
●回路密度の向上
●より堅牢な動作温度範囲
●より強い信号品質
●信頼性とインピーダンス制御の改善
●サイズ・重量削減
Flex PCBの欠点も存在します。
●剛性または剛性のフレックスPCBよりも高い材料コスト
●フレックス回路の低温特性
●より困難で複雑な組み立て
●不適切な取り扱いで簡単に損傷します（曲がりやすく、へこみやすい）
●スクラッチに敏感
●損傷した後は修理が困難または不可能
●適切な保管条件が必要（無硫黄プラスチック）
フレキシブル回路基板の最高品質を保証するために、サーマルサイクリングと衝撃試験も提供し、望ましい環境での適切な使用を保証します。 Uniwellが提供するすべてのボードでPCBバーンインテストが利用できます。 また、すべての回路基板タイプにPCBアセンブリを提供することもできます。
