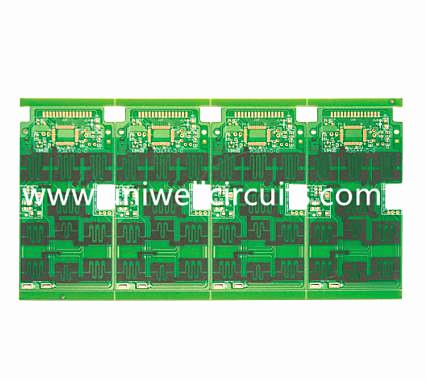

ENIGカーボンインクプリント基板

ENIGカーボンインクプリント基板

1.製品説明

名称：ENIGカーボンインクプリント基板
材質：FR - 4
板厚：1.4mm。
最小ライン幅/ライン間隔：2.0mm / 1.5mm。
最小開口：1.65mm。
銅の厚さ：40um。
表面処理：ENIG
難燃グレード：94v-o。

Uniwell Circuits Co.、Ltd.は、ターンキーPCB＆PCBAサービスとOne-Stop EMSサービス（エレクトロニクス製造サービス）を10年にわたって提供することを約束しています。 電子設計、PCB製造、PCBアセンブリ、コンポーネントのソーシング/ BOMキッティングでは、低コストで迅速なリードタイムで常に最高品質のPCB＆PCBAボードをお客様に提供することができます。

2.なぜユニウエル？

1）迅速かつ永遠の配送期間。
2）PCB＆PCBAプロトタイプ、中低速クイックボードサービスを提供する。
3）コンポーネントの購入、SMT＆PCBAワンストップソース。
4）2時間の見積り応答、24時間のクイック・ターム・プロダクション。
5）48時間でFR4両面および4-6層サンプル。

そして、私たちは常にあなたの興味を保ちます：
*高品質の製品を入手してください。
*オンライン注文から市場を占有するために、より安価な製品を入手する
*私たちのワンストップサービスは、デザインとマーケティングに集中するためのエネルギーを解放します。
*戦略的な長期的なパートナーを得る。

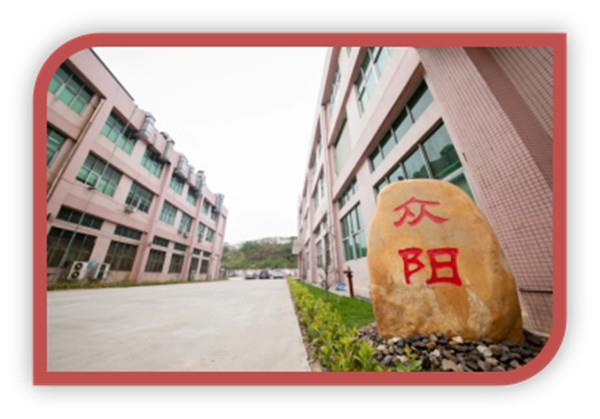

私たちは誰ですか？

Uniwell Circuits Co.、Ltdは、PCBデザイン＆レイアウト、PCB製造、PCBアセンブリ、PCBAプロトタイプ、PCBAテスト、電子部品ソーシングおよびEMSのほぼ10年の経験を持つPCB＆PCBAおよびEMS（エレクトロニクス製造サービス）の専門メーカーです。スマートな電子製造の種類のために。

4. PCBの速い配達
お客様のご要望にお応えするため、48時間で4-6層、24時間で片面＆両面の速達サービスをご提供しております。 我々は時間通りに納品することを約束します。 緊急のプロジェクトがある場合は、お気軽にお問い合わせください。お手伝い致します。

5.少しの知識

PCB設計とは、可能な限り低いコストで回路基板を製造するための設計原理図による回路レイアウトを指します。これまでは、高価な特殊工具を使用して完成させていましたが、現在、DesignSpark PCB、そしてデザインモデルの人気が高まり、PCB設計者の設計が大幅にスピードアップします。

エンジニアリング設計担当者が知っているにもかかわらず、完璧な設計スキームは問題を回避する最良の方法ですが、それは時間とコストの無駄ですが、同時に、一時的な解決策を取る永久的な治療法には影響しません。たとえば、電磁適合性（EMC）テストで問題が発生した場合、多くのコストが発生し、元の設計体系を調整して作成する必要があり、数ヶ月かかることもあります。

レイアウトは、設計者が直面する最初の問題の1つです。この問題は、図面の一部に依存し、論理的な考慮事項に基づいて設定する必要があるデバイスもあります。ただし、温度などに敏感なコンポーネントパワーコンバータを含む熱を発生するコンポーネントとは別に設定する必要があります。さまざまな電源設計、12 vおよび15 v電源コンバータは、熱と電子を生成するため、回路基板の異なる位置にそれぞれ設定できますノイズは他の部品や回路基板の信頼性と性能に影響します。

これらのコンポーネントは、回路設計の電磁的特性に影響を与えます。回路基板の性能だけではなく、エネルギー消費も非常に重要です。回路基板の経済性も大きな影響を与えるため、欧州で販売されるPCB機器はすべてCE他のシステムへの干渉を引き起こさないことを証明するために使用します。しかし、これは通常電源の点でのみであり、DC / DCコンバータや高速データコンバータなど、ノイズを放射するデバイスが多数存在します。これらのノイズはチャネルによって捕捉され、小さなアンテナとして放射され、ノイズや周波数の異常を引き起こす可能性があります。

溶液：
プリント回路基板（PCB）の設計プロセスでは、さまざまな問題を解決するためにさまざまな方法を採用することができます。ラインのレイアウトを調整し、ノイズを低減するなど、設計スキーム自体を調整します。設計要素はレイアウトツールを使用して自動的にインストールできますが、自動レイアウトを手動で調整することができれば、回路基板設計の品質を向上させることができます。この措置によって、設計ルールの検出が頼りになります回路基板の設計がPCB製造業者の要求を満たすことができることを保証するための技術文書。

異なる回路基板を分離することにより、関連するキャパシタンスを低減することができるが、これは回路基板上の層の数を増加させ、したがってコストを増加させ、穴をより多くする。電源および接地回路設計の直交システムは、物理的なサイズが、ユーティリティでダブルPCBのグランドプレーンを再生することができます効果的に回路基板の製造の電気容量と複雑さを削減します。

DesignSparkのPCB設計ツールを含め、設計の初めに、エンジニアが多くの問題を解決するのを助けることができますエンジニアリング設計、しかし、研究者はまだプリント回路基板（PCB）の設計需要を完全に理解している必要があります。例えば、回路基板（PCB）の編集スタッフは、回路基板の層、例えば二重回路基板を必要とする設計の冒頭で、グランドプレーンと電源層、2つの独立した基板層を持つ必要があります。自動レイアウト要素技術は、電源装置や敏感な信号線や高温領域が近すぎる場合、たとえば、機器領域のレイアウトを設計するために多くの時間を過ごすデザイナーを助けるために役立つ、多くの問題を作成します。信号線も自動的に配線することができますが、同時に高リスク領域や手動操作を分析すると、同時に質問のほとんどの発生を避け、大幅に印刷されたCIの品質を向上させるのに役立ちます rcuitボード（PCB）の設計は、収益性を向上させ、全体のコストを削減します。

デザインルールの検出は、回路を検出し、ライン間の距離が近すぎないようにすることで短期間のリターンを保証するために使用できる非常に強力なツールです。しかし、全体的なデザインは依然として高い経済的価値を持っています。関連する大きなコンデンサ領域の生成を避けるために、電源層とグランド層を検出して調整するために使用することもできます。

上記のツールはGerberとExcellonにも役立ちます.GerberとExcellonは、最終製品設計の作成、ラインと回路基板の加工、穴あけ加工に役立ちます。このように、技術文書はPCB製造業者と密接に関連しています。

結論：
多くの問題は、PCBの設計プロセスで考慮する必要があり、DesignSpark PCBを含むツールは、問題のほとんどを効果的に処理できます。いくつかのベストプラクティスガイドラインを使用して、エンジニアリング設計担当者は効果的にコストを削減し、回路基板は、同時により多くの問題を避けるように、偏向システム認証の比較的低コストで、システム仕様の要件を満たす。
