1.製品説明
仕様
層：28
ボード厚：2.0mm
穴の大きさ：0.3mm
トレース幅/スペース：4 / 4mil
表面処理：浸漬金
2.会社情報
Uniwellサーキットは、プリント基板設計、生産、PCB組立サービスに10年以上の経験を持つ専門のPCB＆PCBAメーカーです。当社は2007年に設立され、工場は深セン、中国にあります。 10年以上の開発を経て、我々は現在、中国に2つの現代的な生産工場と600人以上の従業員を擁してトップサイトのPCB＆PCBAメーカーです。
3.生産能力
Uniwell circuits co。、ltd。 最高の設備、環境、スタッフトレーニングに投資してきました。 当社は、標準およびHDI、リジッド、RF、および高周波のPCB向けの生産能力を有しています。
材料 | FR4、CEM-3、メタルコア、 |
ハロゲンフリー、Rogers、PTFE | |
マックス 仕上げボードサイズ | 1500×610mm |
Min。 ボード厚さ | 0.20 mm |
マックス ボード厚さ | 8.0 mm |
埋め込み/ブラインドビア（非クロス） | 0.1mm |
アスペクト比 | 16:01 |
Min。 掘削サイズ（機械的） | 0.20 mm |
許容差PTH /圧入穴/ NPTH | +/- 0.0762mm / +/- 0.05mm / + / -0.05mm |
マックス 層数 | 40 |
マックス 銅（内側/外側） | 6OZ / 10OZ |
ドリル耐力 | +/- 2mil |
レイヤー間の登録 | +/- 3ミル |
Min。 線幅/スペース | 2.5 / 2.5mil |
BGAピッチ | 8ミル |
表面処理 | HASL、鉛フリーHASL、 |
ENIG、浸漬銀/スズ、OSP |
4.品質システム
1）品質管理システム
製品はIPC-ⅡまたはIPC-Ⅲ規格に準拠しています。
SPC制御図を使用して品質プロセスを制御します。
PDCAサイクルプロセスを導入し、製品の性能を継続的に向上させます。
完全な品質保証検査システムを確立し、専門的な品質保証人員との完全なプロセス。
2）権限の証明。
同社はiso9001：2008品質マネジメントシステム認証、米国UL認証、
3）機器は完璧です

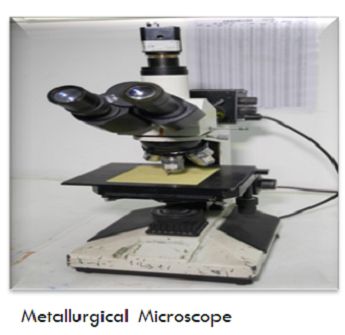

これは、銅の厚さのテスター、オーブン、ベンチ拡大鏡、分析天びん、金の画像顕微鏡と他の機器があります。

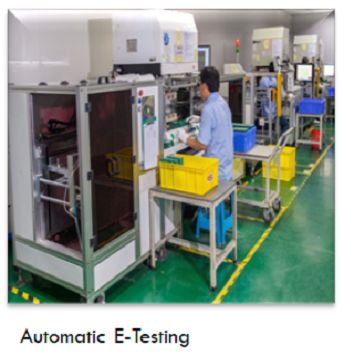

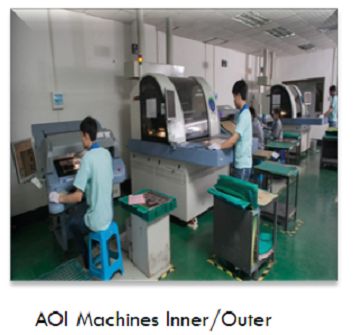

新しく導入されたAOI検出器、EM300高速飛行針試験機、台湾ソース二次元、イオン清浄度試験機、塩水噴霧試験機は、製品の信頼性と安定性を確保する。
