PCBの生産プロセスにおいて、設計ファイルは創造的なアイデアと実際の製造の間の架け橋であり、その完全性と精度は製品の機能実装、生産効率、製造コストを直接決定します。標準化された包括的な設計文書は、回路基板の電気的性能が規格を満たしていることを保証するだけでなく、製造業者が原材料の調達からプロセスの実行までの一連の作業を効率的に完了するのに役立ちます。以下では、PCB生産に必要なコア設計ファイルを整理し、各ファイルの機能的位置付け、技術的ポイント、連携効果を分析し、エンジニアと生産担当者に明確なガイダンスフレームワークを提供します。

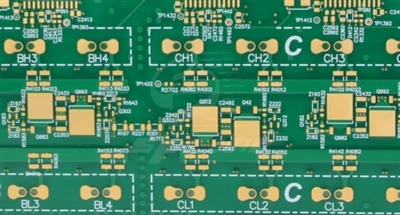

PCB回路図
PCB 回路図は PCB 設計の基礎とみなすことができ、回路の電気的接続関係を回路記号と線の形で明確に示します。回路図には、「R」で始まる抵抗や「C」で始まるコンデンサなど、すべての部品の名前が詳細に指定されており、ピンの数と各ピンの定義が明確になっています。また、電流や電圧などの主要な電気パラメータや、各コンポーネント間の配線の電気特性も指定します。これらの情報は、エンジニアが回路機能を理解し、トラブルシューティングを行い、設計を最適化するための中核となる基盤であり、PCB 製造プロセスにおける回路の正確性を保証するための基本的な保証でもあります。
ガーバーファイル
ガーバー ファイルは、実際の生産のために PCB 設計ソフトウェアによって生成されるコア ファイルです。これには、外部回路の銅箔の分布、内部回路の銅箔のレイアウト、表面の錫溶射領域、ビアホールの接続性など、豊富で重要な情報が含まれています。ガーバー ファイルは、PCB 製造プロセスのあらゆる段階をガイドする正確な構造図面のようなものです。標準ガーバー ファイル形式は、主に RS-274、RS-274X、および GerberX2 に分類されます。 RS-274 フォーマットでは、ガーバー ファイルとアパーチャ ファイルは互いに独立していますが、RS-274X フォーマットでは、別個のアパーチャ ファイルを必要とせずに、ガーバー ファイル内にアパーチャ情報が統合されます。最新のフォーマットである GerberX2 は、ボードのスタッキング情報を埋め込むだけでなく、CAD 属性を挿入することもできるため、設計、エンジニアリング、生産の全体的な効率が大幅に向上します。実際の生産では、ガーバーファイルをCAMソフトウェアにインポートすることで、エッチング、穴あけ、はんだマスクなどの各PCBプロセスフローに対して正確なデータサポートを提供できます。
穴あけやすり
ドリル ファイルは主に、PCB 上のさまざまな穴の位置、サイズ、その他の情報を記述するために使用されます。 PCB の製造プロセスにおいて、穴あけは、プラグイン コンポーネント ピンの取り付け、層間電気接続の実現などに不可欠なステップです。一般的な穴あけファイル形式は Excellon 形式で、各穴の座標位置、開口部サイズ、その他のパラメータが正確に記録されます。 PCB メーカーは CNC ボール盤を使用して、穴あけ書類に基づいて指定された場所に要件を満たす穴を開け、その後のコンポーネントの取り付けと電気接続の精度を確保します。たとえば、多数のプラグイン抵抗とコンデンサの取り付けが必要な PCB の場合、穴あけファイルはボール盤を正確にガイドして、対応する位置に適切な直径の取り付け穴を開けます。-
プロセス仕様書
プロセス仕様書は、PCB 製造プロセスにおける特殊なプロセス要件を詳細に説明したものです。たとえば、インピーダンス制御要件を備えた PCB の場合、各信号層の特性インピーダンス値、許容されるインピーダンス偏差の範囲、および特定の線幅、線間隔、誘電体層の厚さなどのインピーダンス制御を達成するために講じられる措置をプロセス記述で指定する必要があります。無電解ニッケルめっきや金への浸漬、有機はんだマスクなどの特殊な表面処理プロセスが使用される場合は、プロセスパラメータと品質基準も文書に詳細に記載する必要があります。さらに、多層基板製造における積層プロセス要件や内層回路の製造精度などの特別な点は、製造プロセスが設計の期待を確実に満たすように、プロセス仕様書でメーカーに正確に伝えられる必要があります。-
