回路基板の表面処理は、電子機器の製造において重要な役割を果たします。これは回路基板の性能と信頼性に影響を与えるだけでなく、生産プロセスの効率とコスト管理にも直接影響します。その役割は主に次の側面に反映されます。
銅層を保護して酸化を防ぎます
回路基板の銅層は空気に触れると酸化しやすく、はんだ付け不良や導電性の低下などの問題が発生します。表面処理は銅層上に保護膜を形成することで銅の酸化を効果的に防止します。
例：有機ソルダーマスク（OSP）：銅の表面に有機保護膜を形成し、溶接性を確保しながら銅の酸化を防ぎます。化学ニッケル金 (ENIG) めっき: ニッケルと金の層が銅の表面に堆積され、ニッケル層は銅と金の間の拡散を防ぐバリアとして機能し、金層は良好なはんだ付け性と導電性を提供します。
溶接性能の向上
表面処理により回路基板表面の濡れ性が向上し、はんだパッドへのはんだの密着性が向上し、はんだ付けの品質と信頼性が向上します。
例：熱風レベリング（HASL）：熱風で余分なはんだを吹き飛ばすことで均一なはんだ層を形成し、溶接性を向上させます。浸漬錫:銅の表面に錫の層をめっきし、さまざまなはんだ付け方法に適した良好なはんだ付け性能を提供します。
耐摩耗性と耐食性の向上
頻繁に差し込む必要がある回路基板や過酷な環境にさらされる回路基板の場合、表面処理により耐摩耗性と耐腐食性が向上し、耐用年数が長くなります。
例: 硬質金の電気めっき: 銅の表面に硬質金の層をめっきします。これは滑らかで硬く、耐摩耗性があり、頻繁に挿入と取り外しが必要なゴールド フィンガーなどの領域に適しています。{0}} ENEPIG: ニッケル層上にパラジウムと金の層をメッキし、優れた耐食性と耐摩耗性を実現します。
特別な機能要件を満たす
高周波信号の伝送、高信頼性の相互接続など、製品の特殊な機能要件に基づいて、適切な表面処理方法を選択します。{0}
例: イマージョンシルバー: 高周波回路に適しており、良好な導電率と信号整合性を実現します。-選択的電気めっき: 高周波信号伝送や高信頼性相互接続などの特別な要件を満たすために、特定の領域に電気めっきを施します。-
環境保護とコンプライアンス
環境規制がますます厳しくなっているため、製品が関連する規制要件に確実に準拠するように、表面処理方法の選択では環境要因も考慮する必要があります。
例: 鉛フリー HASL: 錫鉛合金の代わりに鉛フリー合金を使用すると、環境要件を満たします。{0}有機ソルダーマスク (OSP): 環境に優しく、安全で、RoHS 規格に準拠しています。
生産プロセスとコスト管理を最適化する
表面処理方法の選択では、生産プロセスとコスト管理も考慮し、費用対効果が高く成熟したプロセスを備えた表面処理方法を選択する必要があります。{0}
例: 熱風レベリング (HASL): 低コストでプロセスが簡単で、大規模生産に適しています。-有機ソルダーマスク（OSP）：低コスト、プロセスが簡単、さまざまな溶接方法に適しており、環境に優しい。

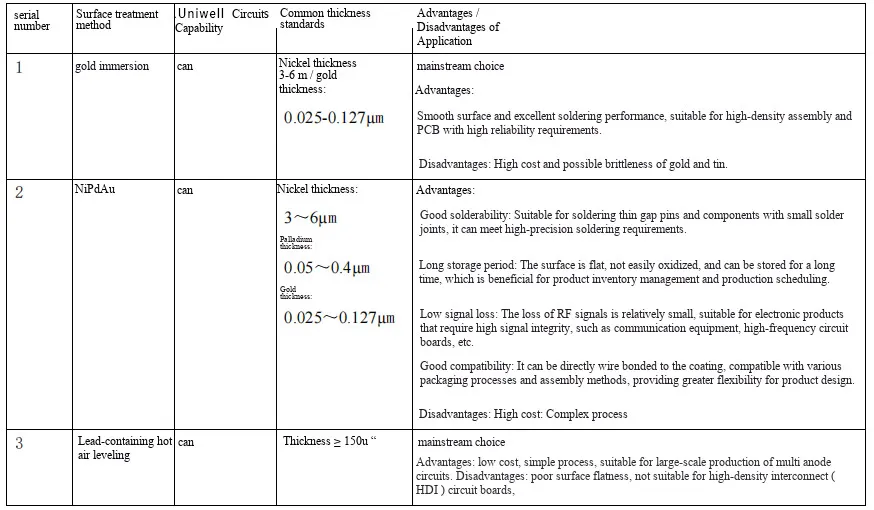

以下は、一般的な性能処理と選択的な表面処理方法の紹介です。
